Тестер герметичности SHA-P5 Pentax, Япония
Специальный тестер Pentax SHA-P5 ориентирован на поиск повреждений и разрывов в каналах эндоскопа. Это устройство подойдет к любым эндоскопам Pentax.
Тестер Pentax SHA-P5 включает в себя:
- ручную грушу;
- манометр для контроля за показателями;
- коннектор и шланг для подключения к прибору.
Тестер герметичности (течеискатель) модели Pentax SHA-P5 – это механическое приспособление, предназначенное для проверки внутренних каналов эндоскопа на наличие в нем дефектов, нарушающих герметичность прибора.

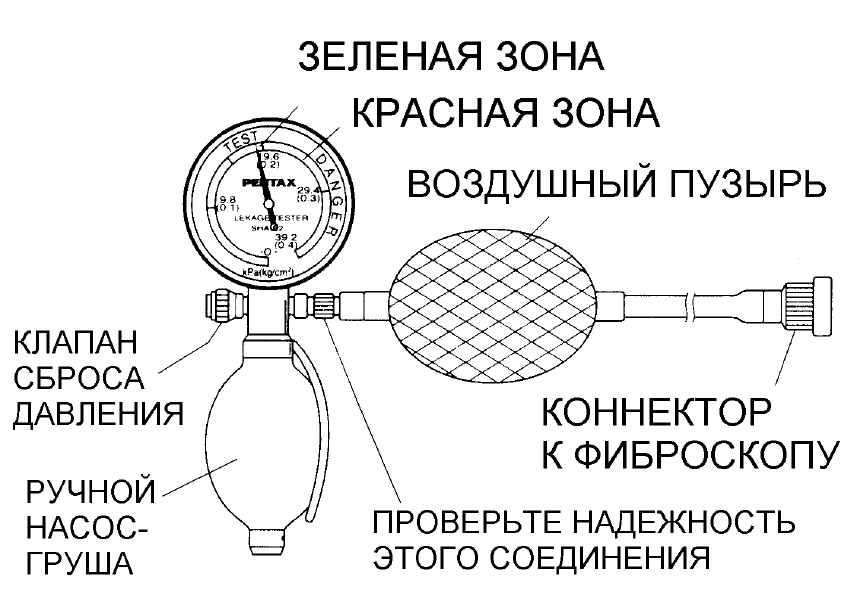

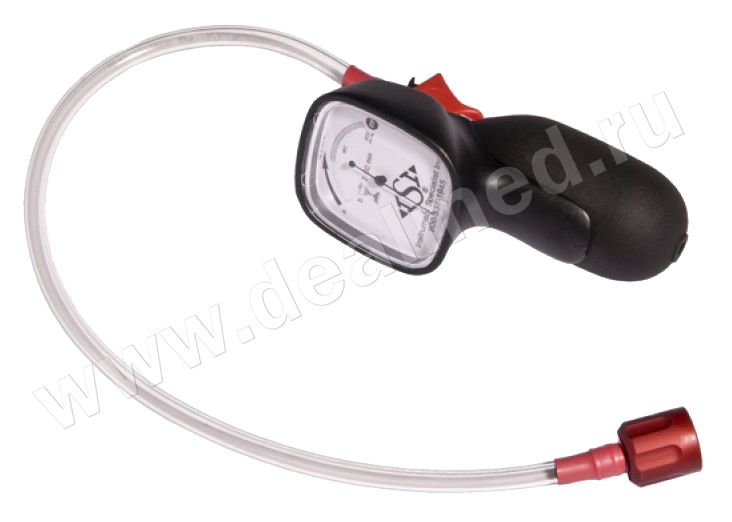

Состоит из манометра, груши (для создания давления) шланга и коннектора (для подключения тестера к эндоскопу.
Процедура проверки герметичности состоит из двух этапов.
Этап первый: «сухая» проверка
Прежде чем погрузить эндоскоп в воду, надо убедиться, что на поверхности тестируемого прибора отсутствуют проколы наружной «рубашки», разрывы, трещины. Этот этап выявляет наиболее серьезные дефекты, способные привести к обширным затекам при погружении эндоскопа в воду.
Порядок проверки:

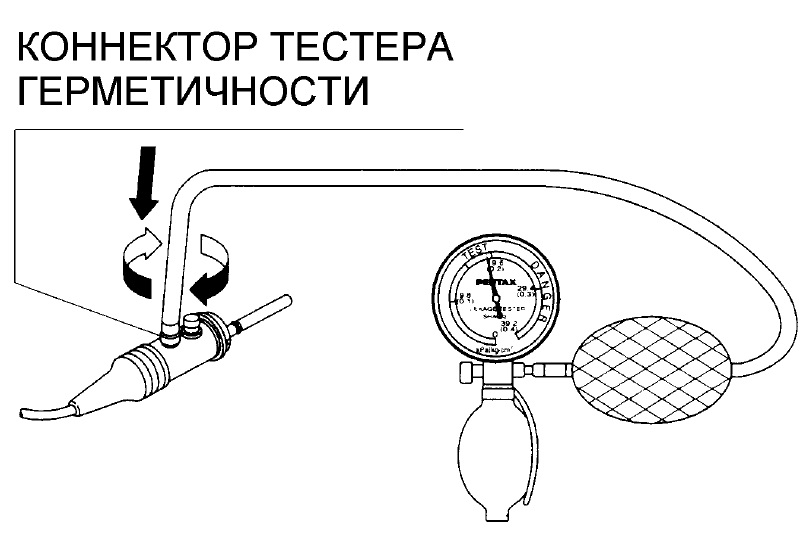

- Коннектор, расположенный на шланге тестера, подсоединяется к вентиляционному коннектору на эндоскопе. Перед выполнением этой операции необходимо убедиться, что оба коннектора – на тестере и на газовом клапане – сухие. Коннектор тестера одевается на коннектор вентиляции эндоскопа, после чего коннектор течеискателя проворачивается по часовой стрелке.

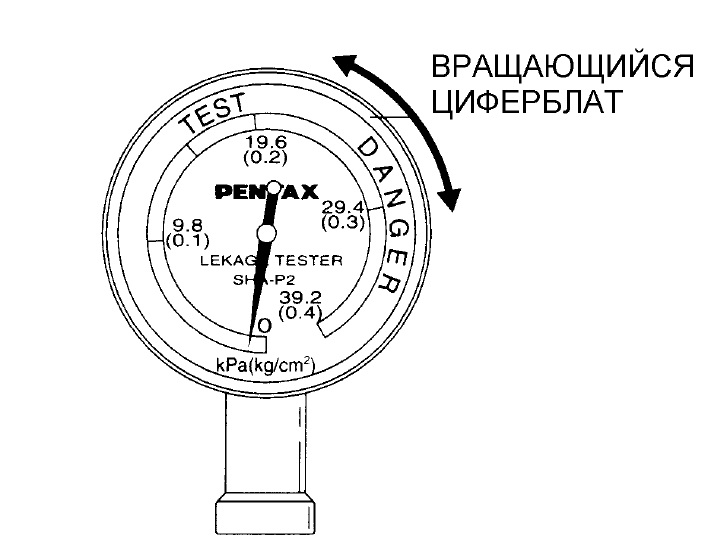

- Циферблат манометра тестера поворачивается до тех пор, пока стрелка прибора не укажет на «ноль».

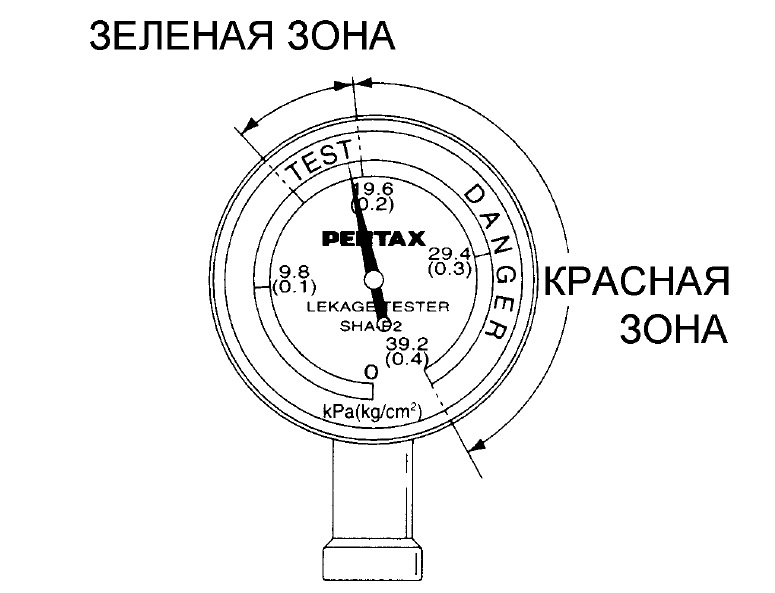

- После этого приступают к нагнетанию давления. Накачивать грушу следует до того момента, пока индикатор манометра не достигнет ЗЕЛЕНОГО сегмента (соответствует 15,7-19,6 кПа, 0,16-0,20 кг/cм2).
ПРИМЕЧАНИЕ: Во время нагнетания давления необходимо следить за тем, чтобы стрелка НЕ заходила на КРАСНУЮ зону более чем на 29,4 кПа (0.3 кг/cм2). Чрезмерное давление способно повредить эндоскоп.
При проведении проверки рекомендуют несколько изгибать вводимую трубку и дистальную часть. Это поможет выяснить, нет ли в указанных элементах отверстий или трещин. В течении всей процедуры надо внимательно наблюдать за поведением стрелки манометра – остается ли она в ЗЕЛЕНОЙ зоне.
В случае быстрого падения стрелки из этой зоны можно сделать вывод о том, что в каком-то месте происходит интенсивный выход воздуха. Это значит, что в этом месте возможен большой затек.
ПРИМЕЧАНИЕ: Клапан сброса давления, расположенный на рукояти тестера, должен быть как следует завернут. При ускоренном уходе индикатора из зеленого сегмента инструмент полностью в воду НЕ ПОГРУЖАТЬ. В этом случае рекомендуется обратиться в Сервисный центр Pentax.
Этап второй: «водная» проверка
В случае, если первый этап проверки установил отсутствие значительных дефектов и повреждений, переходят ко второму этапу – полному погружению эндоскопа. На этом этапе фиксируется наличие мелких повреждений.
ВНИМАНИЕ: Перед началом погружения необходимо убедиться в том, что красная крышка для газовой стерилизации СНЯТА!
Порядок проверки:
- Перед погружением эндоскопа в чистую воду тестер герметичности подсоединяется к эндоскопу, накачивается давление (стрелка манометра должна находиться в ЗЕЛЕНОЙ зоне), проверяется, надета ли «серебряная» крышка для погружения эндоскопа на электрические контакты данного прибора. При этом все входные прокладки и клапаны должны быть сняты.
ПРИМЕЧАНИЕ: Полностью весь течеискатель в воду не погружается. Погружать следует только коннектор тестера и незначительный фрагмент трубки.
Необходимо внимательно следить за поведением прибора, изменяя положение дистального конца. Вначале из углублений эндоскопа могут появиться несколько воздушных пузырьков, что вполне нормально.
Если же возникает постоянный поток пузырьков из одного места, это означает, что здесь герметичность эндоскопа нарушена. Прибор следует сразу же извлечь из воды. Использовать такой эндоскоп по назначению НЕЛЬЗЯ.
После извлечения эндоскопа с помощью соответствующего клапана на рукояти течеискателя сбрасывается давление воздуха. После достижения стрелкой манометра отметки «ноль» тестер отсоединяется от эндоскопа.
ПРИМЕЧАНИЕ: Соединения/отсоединения тестера с эндоскопом под водой не производятся, иначе жидкость может попасть в оба прибора.
Если на втором этапе отклонения от нормы не зафиксированы, можно продолжать обрабатывать эндоскоп согласно инструкции по эксплуатации. При обнаружении же негерметичности после просушки прибора следует обратиться в Сервисный центр Pentax.
