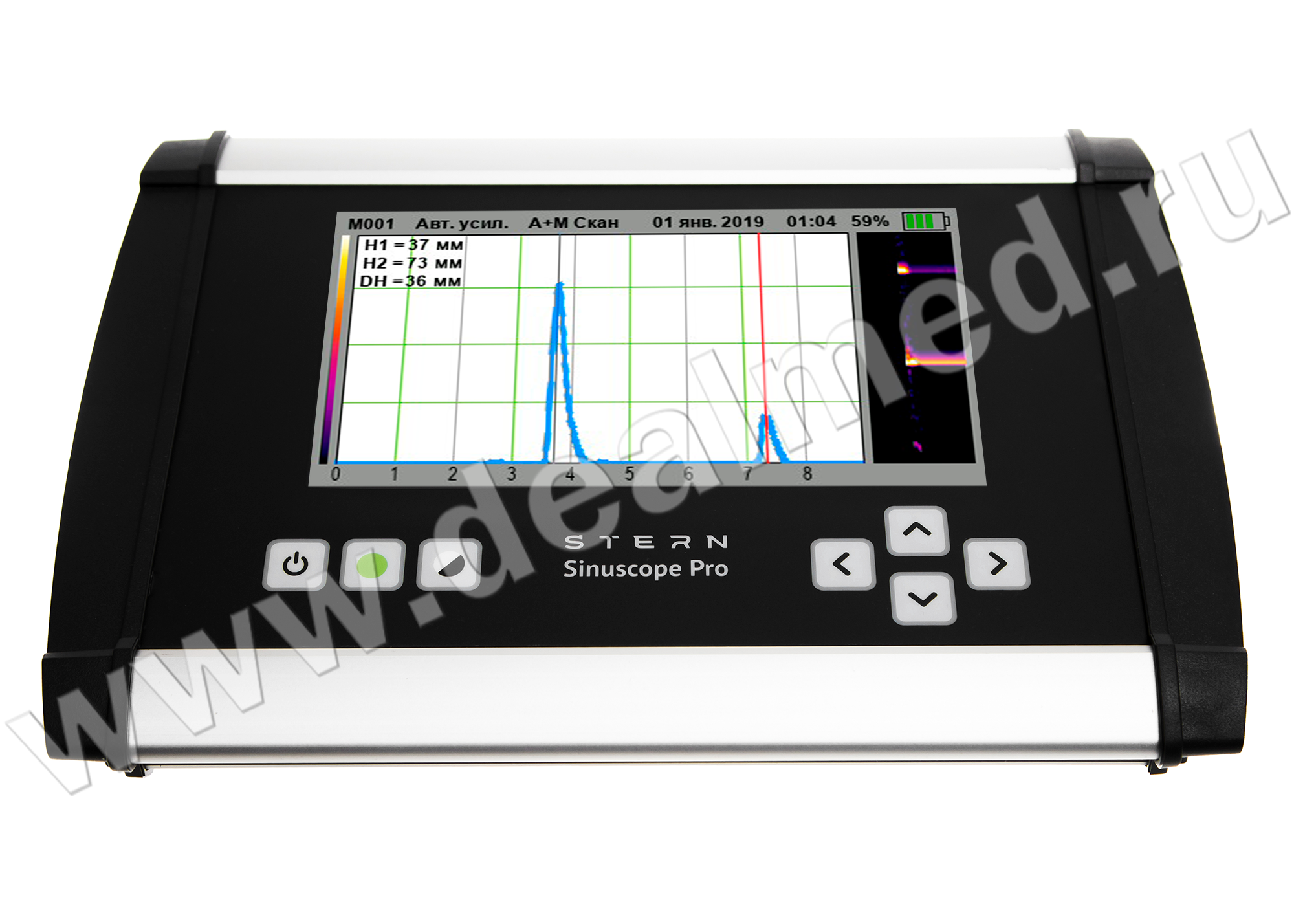

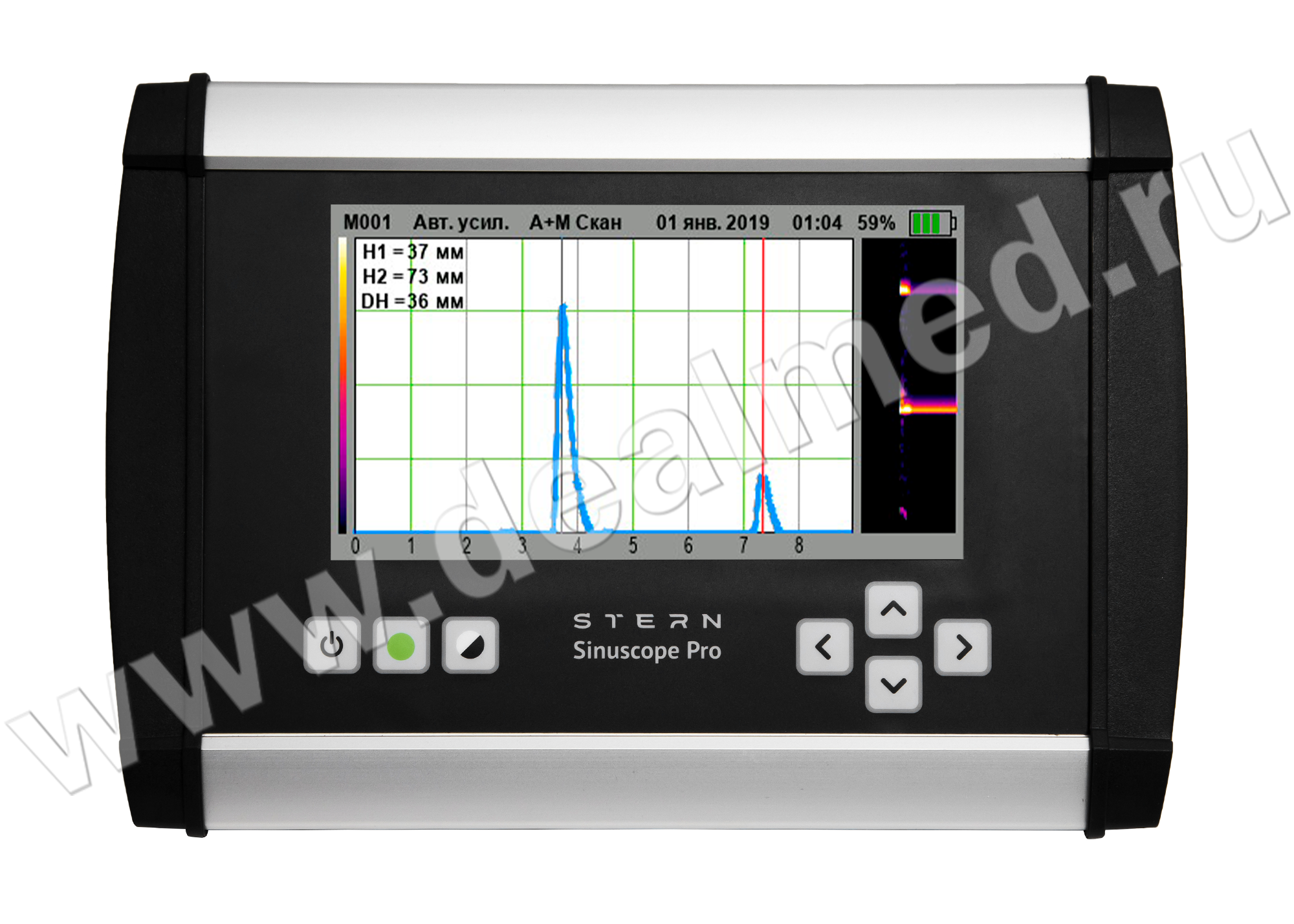

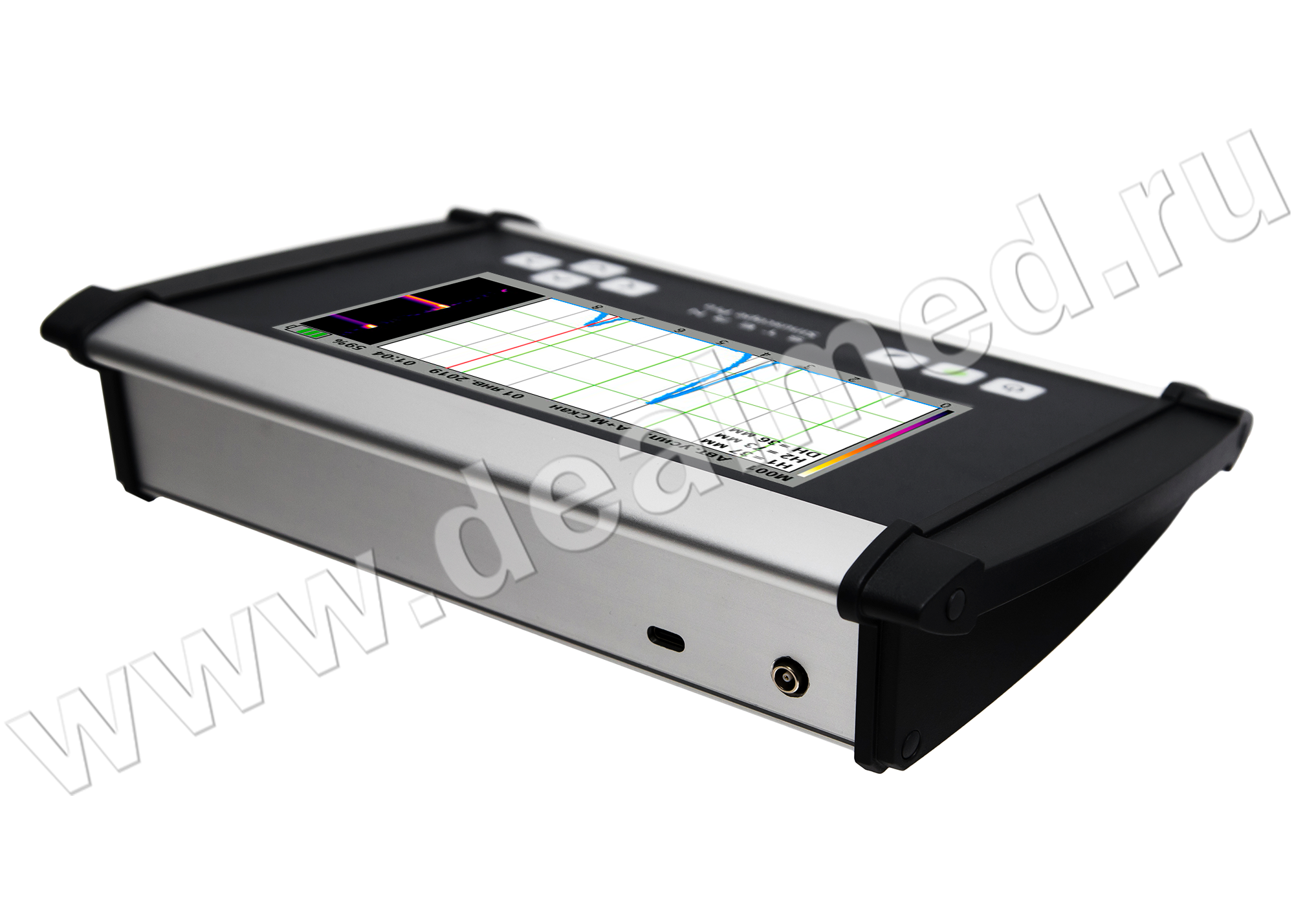

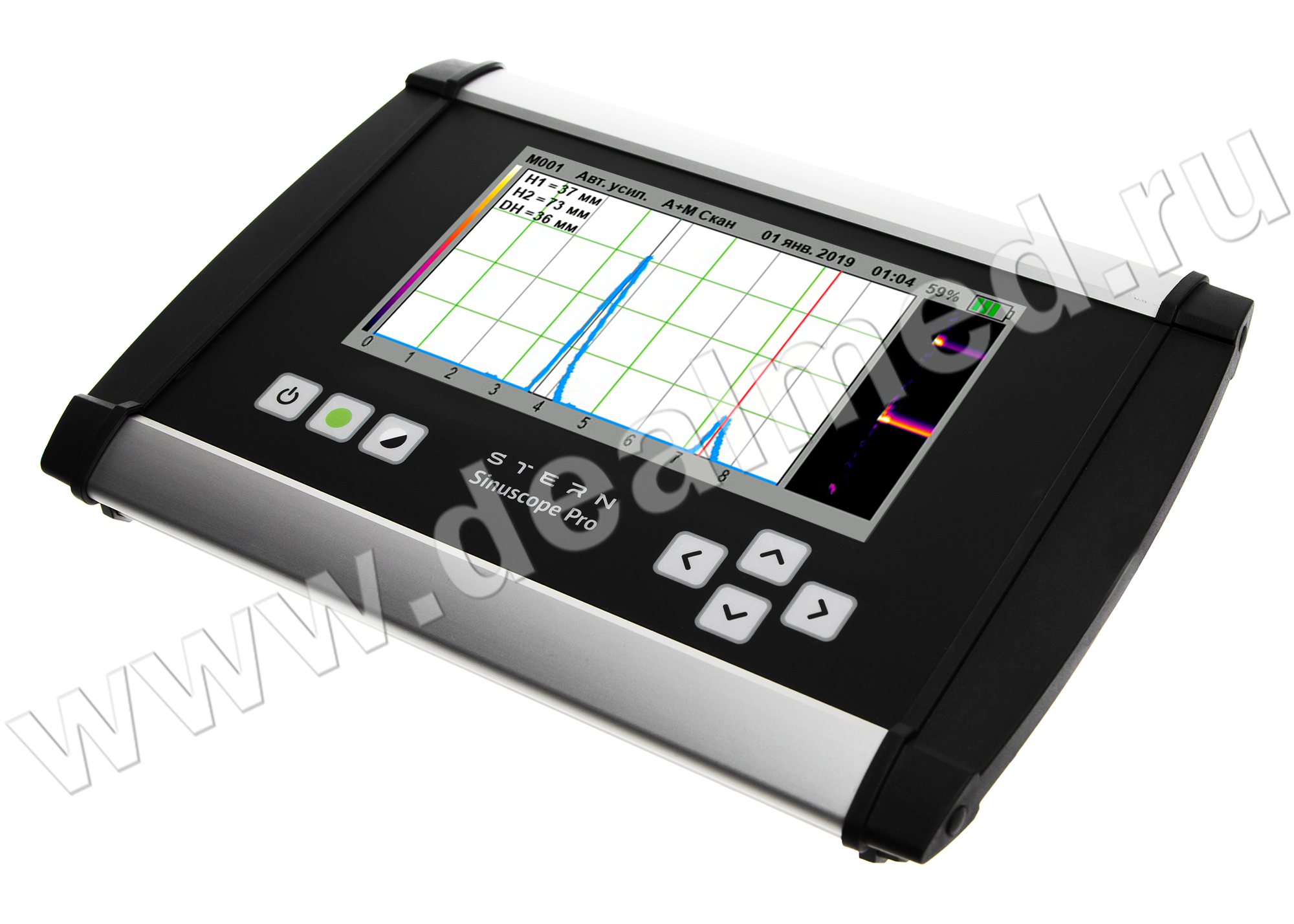

Эхосинускоп для быстрой ультразвуковой диагностики носовых и лобных пазух Stern Sinuscope Pro, Россия
 |
||||
|
 |
 |
 |
 |
Страна-производитель: Россия
Эхосинускоп модели Sinuscope Pro является ультразвуковым медицинским прибором, который относится к классу А+B. Данный прибор используется для процедуры обследования верхнечелюстных и лобных пазух носа с помощью методики эхосинусоскопии. Эхосинусоскопия дает возможность оперативно и с высокой точностью исследовать состояние пазух, есть ли в них или нет жидкости, а также определить размеры пазух. Иногда данная процедура позволяет обнаружить полипы.
Эхосинускоп модели Sinuscope Pro применяет метод УЗ исследования придаточных пазух, который базируется на возможности ультразвука отражаться на границе двух сред с разным акустическим сопротивлением. С учетом вектора луча и положения отражающей точки, есть возможность найти, где находятся исследуемые структуры. В процессе процедуры эхосинускопии наблюдаются эхосигналы, которые отражаются от границ «мягкая ткань/кость», «кость/воздух», «кость/содержимое пазухи», «содержимое пазухи/кость».
Коэффициент отражения УЗ имеет значительные различия для разных границ раздела. На границе «кость/воздух осуществляется стопроцентное отражение ультразвука. На границе «кость/содержимое пазухи» УЗ частичным образом отражается, при этом определенная часть УЗ энергии идет через границу, далее происходит ее распространение в жидкости, к примеру, в содержимом гайморовой пазухи.
Процедура эхосинусоскопия рекомендуется отечественным Министерством здравоохранения в качестве безопасного метода, не вызывающего болезненных ощущений. Данный метод больше подходит для детей и беременных женщин, чем рентгеновское исследование или КТ.
Некоторые примеры результатов на экране дисплея и их интерпретации
 |
Нет индикации или индикация в диапазоне 0-1,5 см. Отрицательный признак. |
 |
Жидкость в верхнечелюстной пазухе. Индикация в диапазоне 3,5-6 см. Положительный признак. |
 |
Киста или полип в верхнечелюстной пазухе. Индикация в диапазоне 2-3 см. |
 |
Жидкость в лобной пазухе. Индикация в диапазоне 1-3 см. Положительный признак. |
 |
Жидкость в верхнечелюстной пазухе ребенка. Индикация в диапазоне 2-4 см. Положительный признак. |
Технические характеристики
| Потребляемая мощность прибора | не более 2 ВА |
| Входное номинальное напряжение питания | 5 ± 10% В постоянного тока от кабеля «USB Type-C – USB» |
| Время непрерывной работы прибора от встроенной аккумуляторной батареи | не менее 8 часов |
| Емкость аккумуляторной батареи питания | 4000 мАч (с номинальным напряжением 3,7 В) |
| Динамический диапазон усиления сигнала УЗ Датчика (чувствительность) | не менее 40 дБ |
| Технические характеристики адаптера (зарядное устройство) | |
| Входное номинальное напряжение питания | 220/230 В ± 10% переменного тока с частотой 50 Гц. |
| Выходное номинальное напряжение питания | 5 ± 10% В постоянного тока |
| Максимальный выходной ток устройства | 1А |
Габариты и масса
| Габаритные размеры прибора в мм. (Длина×Ширина×Высота) | 267 мм×186 мм×55 мм ± 10 % |
| Датчик ультразвуковой с соединительным кабелем | |
| Диаметр датчика | 10 мм |
| Длина датчика | 130 мм |
| Длина соединительного кабеля | 1500 мм |
| Устройство питания (адаптер для подключения к электросети) | |
| Длина адаптера | 66 мм |
| Ширина адаптера | 35 мм |
| Длина кабеля USB | 1030 мм |
| Масса «Stern Sinuscope Compact», кг | |
| Основной блок (1 шт.) | 1,1 кг |
| Датчик ультразвуковой с соединительным кабелем (1 шт.) | 0,065 кг |
| Устройство питания с кабелем USB | 0,035 кг |
