Регистратор ЭКГ холтеровский Валента МН-08, Россия

Страна-производитель: Россия

Система для синхронной диагностики ЭКГ в различных отведениях позволяет проводить непрерывное наблюдение в течение 24, 48 и 72 часов. Комплекс предназначен для использования в отделениях кардиологии и функциональной диагностики. Устройство широко применяется в стационарах, центрах диагностики и спортивной медицины, поликлиниках, учреждениях для прохождения реабилитации.

Особенности комплекса

Непрерывное мониторирование показателей ЭКГ позволяет выявлять патологии, связанные с ишемическими нарушениями, сбоями сердечного ритма. Устройство позволяет не только проводить диагностику, но также анализировать данные и вести базу пациентов. Комплекс оснащен адаптером, который обеспечивает беспроводное соединение с компьютером. Это позволяет контролировать на мониторе наложение электродов.

Система оснащена устройством для считывания карт памяти. Запись осуществляется на съемный носитель. Это позволяет проводить оснащение последующего пациента без необходимости передачи данных ЭКГ на ПК. Особенности комплекса:

• компактные размеры;
• легкий вес;
• яркий дисплей с цветным отображением;
• возможность кнопочного и сенсорного управления;
• высокая устойчивость к помехам;
• стабильное качество сигнала;
• запись 3-х отведений.

В регистраторе используется алгоритм, обеспечивающий сохранность данных в течение всего периода записи. Даже при неблагоприятных условиях работы исключается потеря собранной информации. Комплекс отображает отведения электрокардиограммы в реальном времени. Это позволяет вести наблюдение за пациентом без использования компьютера.

Программное обеспечение комплекса обеспечивает контроль состояния источников питания и памяти. При ухудшении сигнала и необходимости разгрузки памяти срабатывает предупреждение. Стирание данных производится после получения разрешения от пользователя. На регистраторе предусмотрена специальная кнопка, позволяющая пациенту отмечать события.

Автоматический анализ данных

Анализ зафиксированных данных производится автоматически либо одновременно по 3 отведениям, либо по выбранному медработником каналу. Комплекс выполняет:

• фильтрацию помех, миографического шума;
• коррекцию изолинии;
• расчет смещения ST по 3 направлениям;
• анализ интервалов QT и колебаний сердечного ритма;
• классификацию экстрасистолий;
• определение локализации артефактов.

Программное обеспечение позволяет обнаруживать изменения основных ритмов.

Особенности отображения информации

На основе зафиксированных графиков ЧСС, RR и ST и отдельных фрагментов ЭКГ анализируется суточная запись. При просмотре диаграмм пользователь может менять масштабирование в меньшую или большую сторону. Это позволяет просматривать на экране весь суточный тренд или отдельные фрагменты. Эпизоды ритмов выделяются различным цветом.

На графиках ЧСС (RR) и динамики ST предусмотрен маркер, указывающий на текущий эпизод. Внизу экрана идет отображение в выбранном отведении соответствующего фрагмента. QRS-комплекс в автоматическом режиме оснащается меткой с нужными характеристиками. Врач может выбрать нужный тип из представленных в списке нарушений. Отображаемый спектр RR-интервалов характеризует динамику ритма. По формирующейся картинке можно делать выводы о степени устойчивости и наличии аритмий.

Кардиоциклы автоматически группируются программой с учетом сходства морфологических признаков. Можно выделить целую категорию, изменить тип кластера. Ручной режим позволяет проводить сравнение выделенного комплекса с другими группами.

Вариабельность ритма

Суточная изменчивость ритма автоматически анализируется с формированием отчета, где учитываются имеющиеся шаблоны. Врач может вносить корректировки вручную. Интерфейс панели анализа включает окна:

• демонстрации суточных трендов;
• просмотра ритмограммы в соответствии с положением маркера;
• статистики;
• сравнения отдельных фрагментов.

На экране отображается распределение кардиоинтервалов с таблицей параметров, зафиксированных за сутки, дневное или ночное время, выбранный промежуток времени. Пользователь может просматривать скатерграмму для произвольных участков.

Состав отчета

В отчете содержится описательная и протокольная часть. Первая содержит таблицу с данными, собранными за каждый час, отображающими зарегистрированные экстрасистолы желудочкового и наджелудочкового типа с разделением по категориям. В описательной части также представлена информация по эпизодам резких скачков и депрессии сегмента ST.

Редактирование отчета

При проведении анализа полученной записи врач имеет возможность делать отметки и оставлять комментарии в нужных фрагментах графика или диаграммы. Эти дополнения попадают в текст заключения. Даже после завершения работы отчет может быть сформирован повторно. Все включенные фрагменты в заключение остаются в неизменном виде. Редактировать отчет можно с помощью программы Microsoft Word.
Комплекс «Валента» является высокотехнологичным и современным устройством, которое может комплектоваться датчиком движения для отслеживания активности пациента. Возможна установка датчика дыхания, расширенного программного обеспечения для более детального анализа электрокардиограммы.

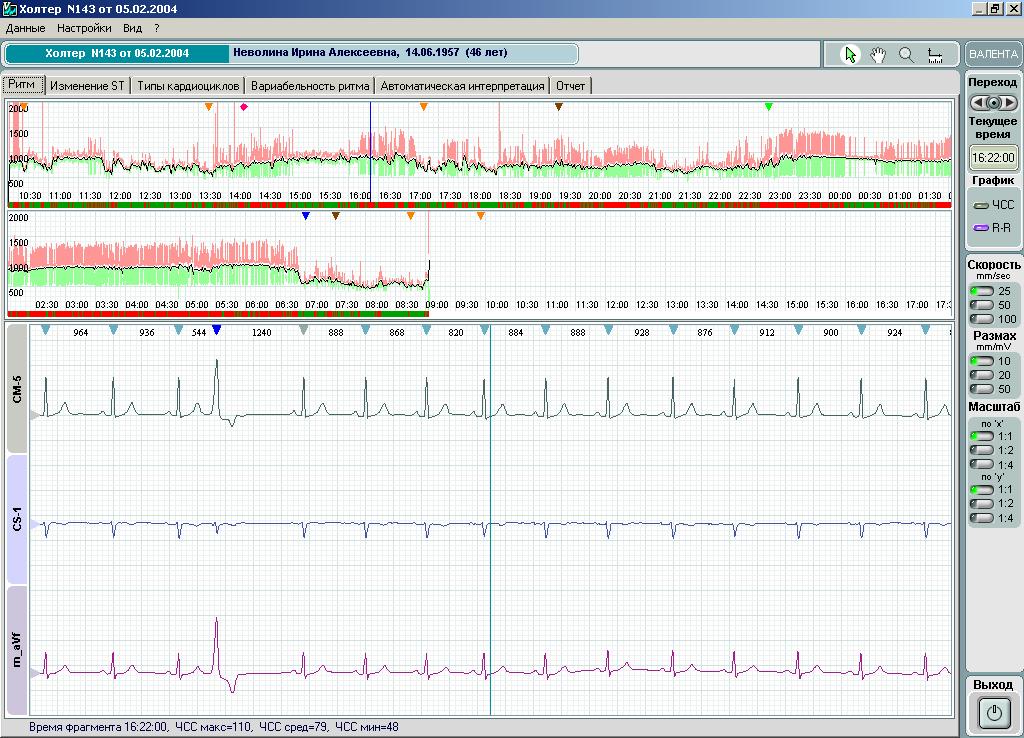

Ритм

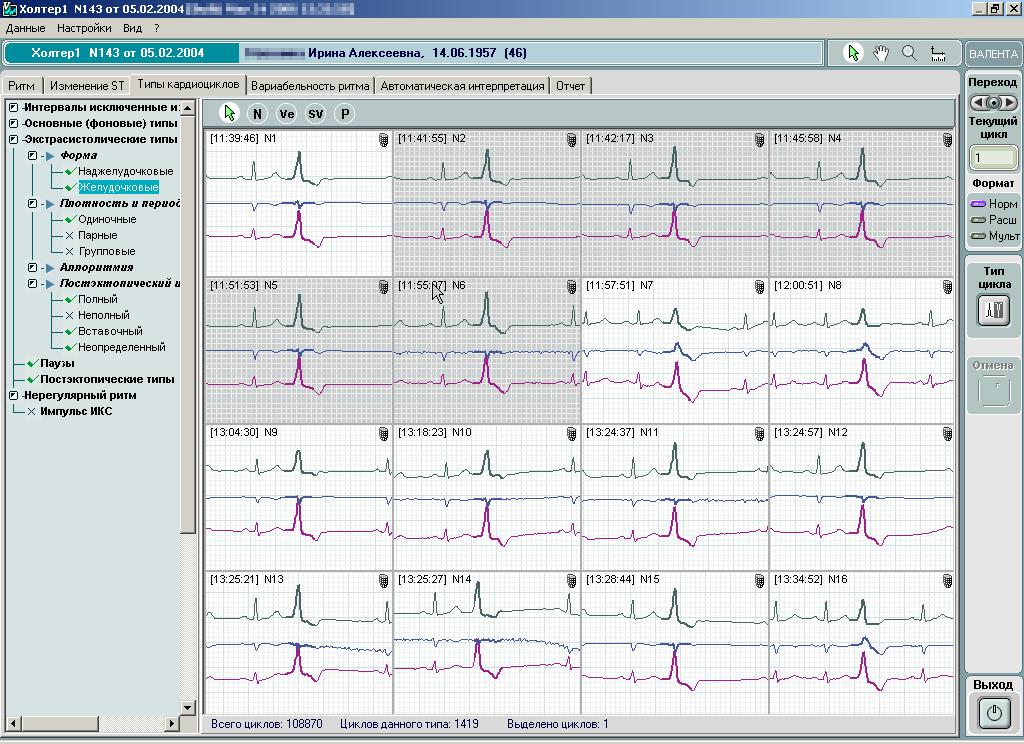

Типы кардиоциклов

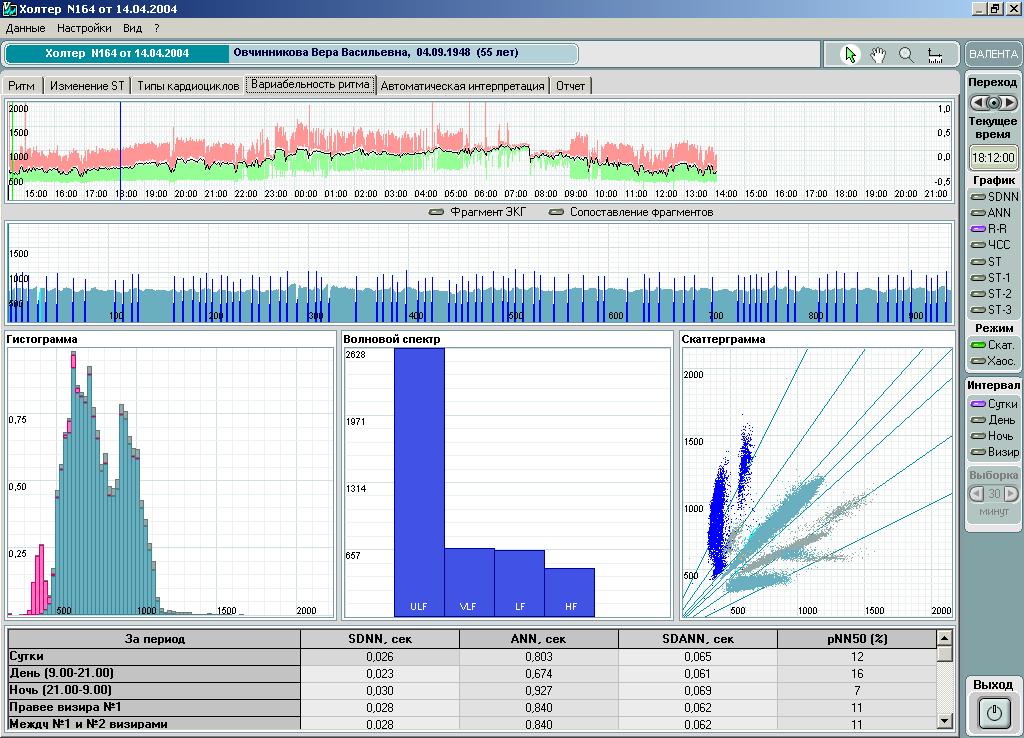

Вариабельность ритма

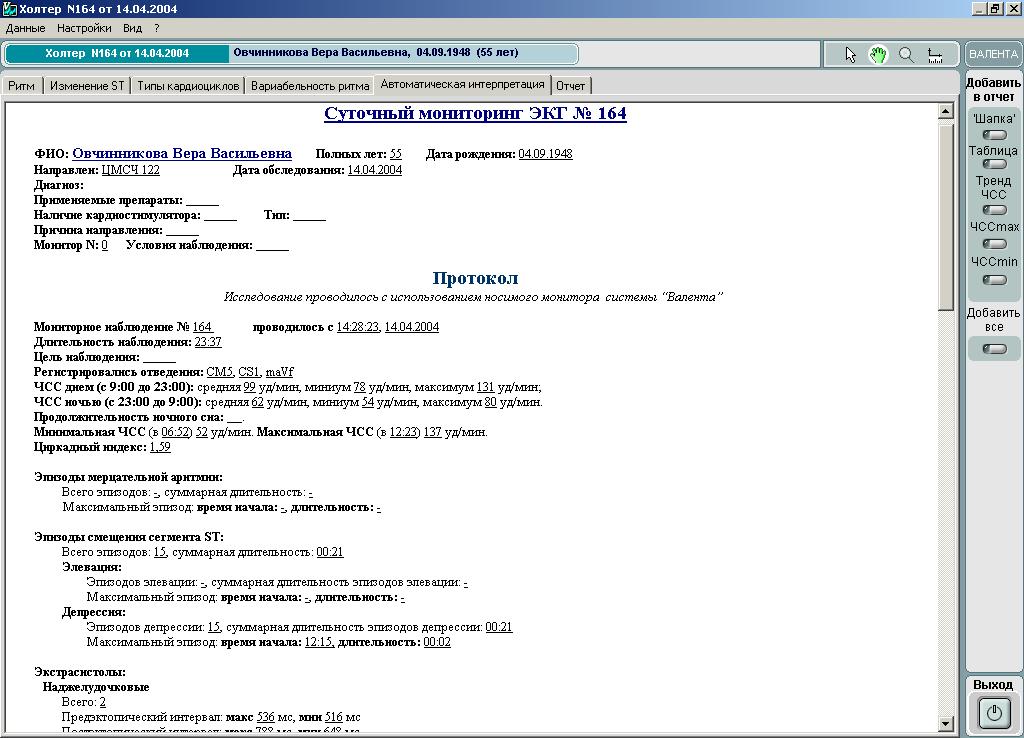

Автоматическая интерпретация

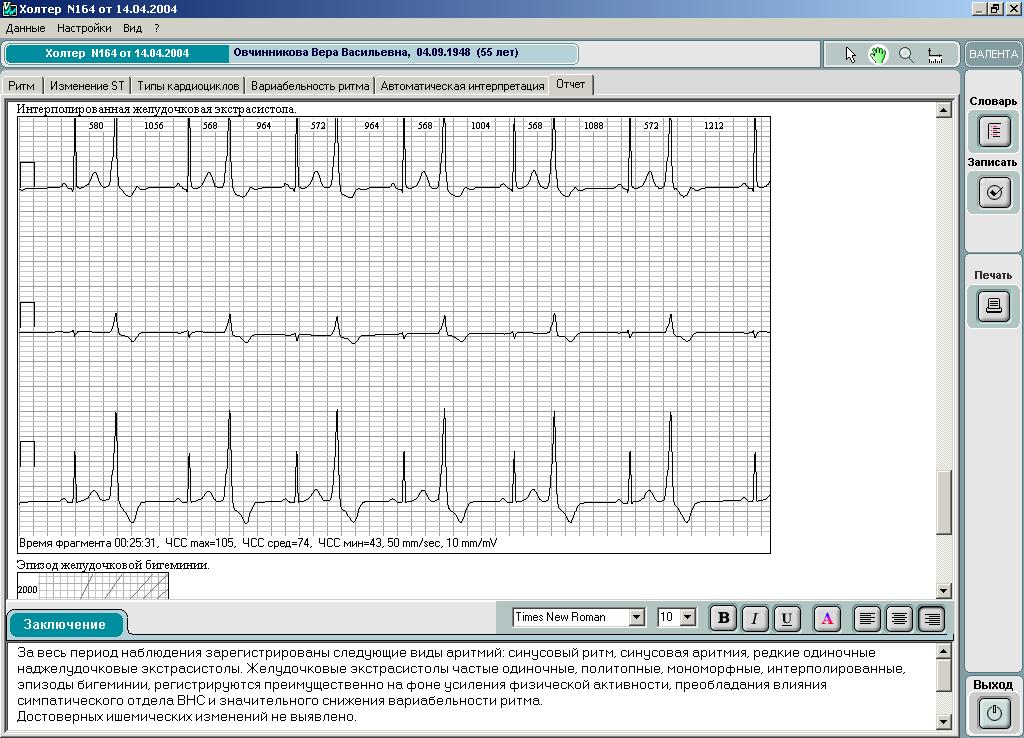

Отчет

Технические характеристики
