Комплекс аппаратно-программный для картирования сердца, диагностической и лечебной электрокардиостимуляции и радиочастотной деструкции проводящих путей сердца «ЭЛКАРТ-2», Lorge Medical, Россия

Страна-производитель: Россия

Функции комплекса «ЭЛКАРТ-2» для картирования сердца:

• Диагностическая и лечебная кардиостимуляция.
• Радиочастотная деструкция проводящих путей сердца.
• Контроль над всеми блоками и подсистемами с использованием управляющего программного обеспечения комплекса.
• Использование математических алгоритмов, которые дают возможность выполнять фильтрацию сигнала с оптимальным сохранением качества.

«ЭЛКАРТ-2» для электрофизиологического исследования сердца (ЭФИ) способен выполнять такие действия:

• Эндокардиальное картирование сердца. Нахождение дополнительных патологических путей проводимости и эктопических очагов аритмии.
• Эндокардиальная лечебная и диагностическая стимуляция сердца.
• Воздействие радиочастотами на проводящую систему сердца, борьба с нарушениями сердечного ритма.
• Записывание высокой частоты малоамплитудных сигналов сердечной мышцы.

Комплекс активно используется в кардиологических и кардиохирургических отделениях лечебных учреждений, которые занимаются диагностикой и лечением пациентов с нарушениями сердечного ритма.

Аппаратный и программный состав комплекса «ЭЛКАРТ-2»

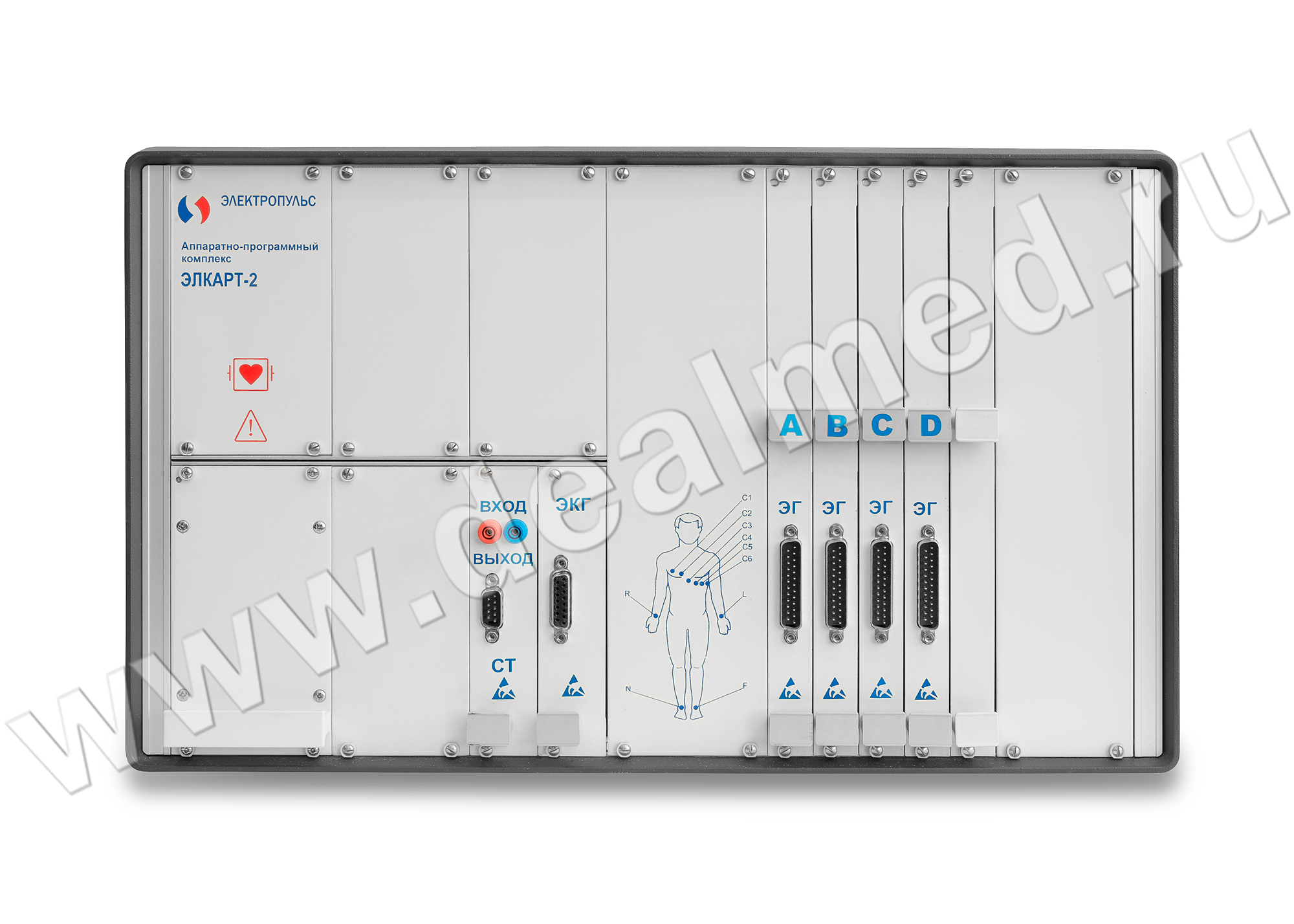

Кардиоблок для регистрации биоэлектрических потенциалов сердца двенадцати стандартных ЭКГ отведений и двух дифференцированных отведений (ЭГ).

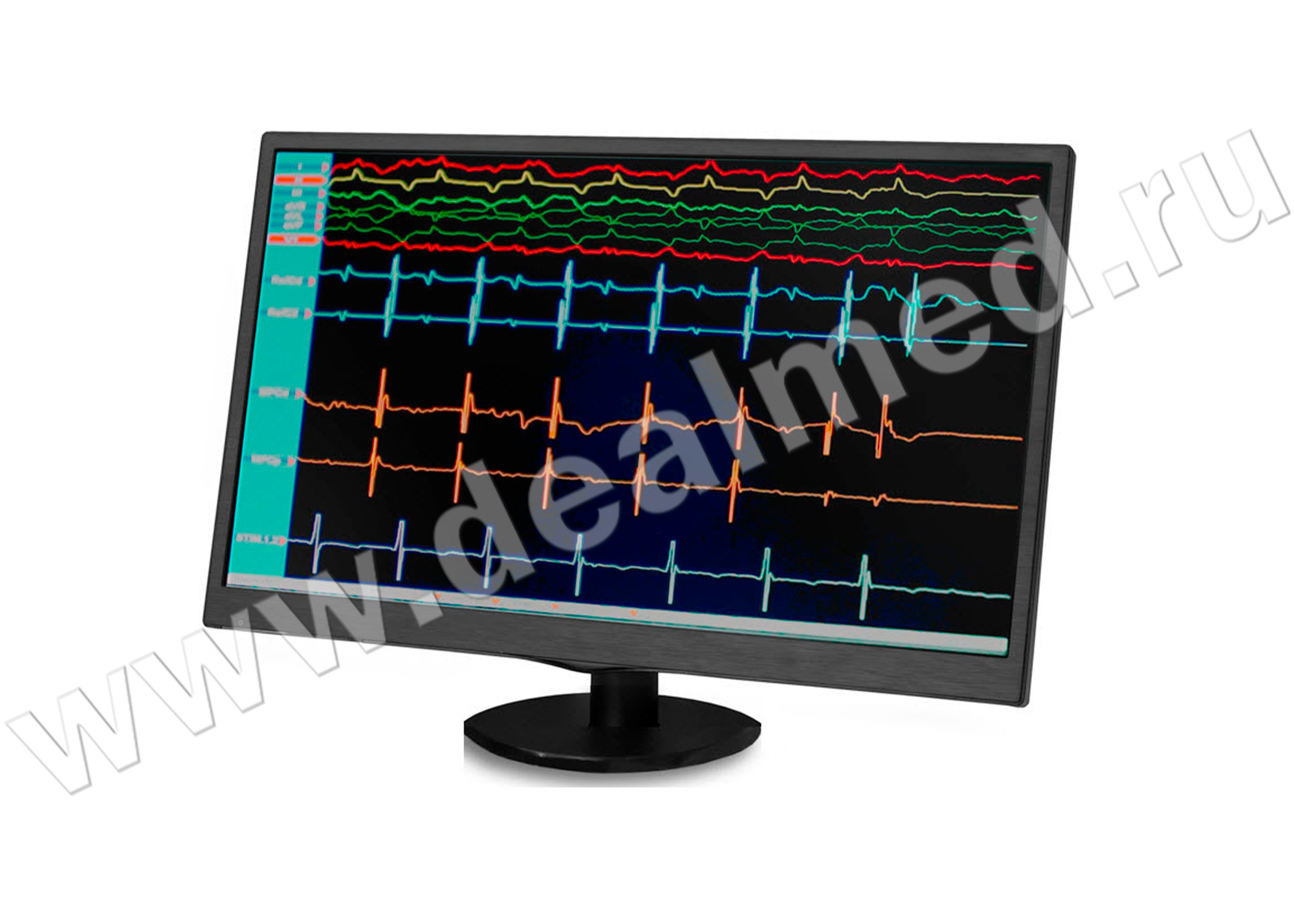

2 главных монитора: монитор статического изображения сигнала и монитор динамического изображения сигнала. Это дает возможность проводить анализ данных и выводить на печать требуемые участки ЭКГ/ЭГ, при этом контролируя сигнал в режиме live. Все данные продублированы для врача на дополнительных мониторах, которые установлены на аппаратной стойке.

Рабочее место оператора - место врача-аритмолога для управления аппаратурой и анализа данных, полученных в ходе исследований. Вся работа комплекса контролируется с помощью единого управляющего ПО Elcart-2:

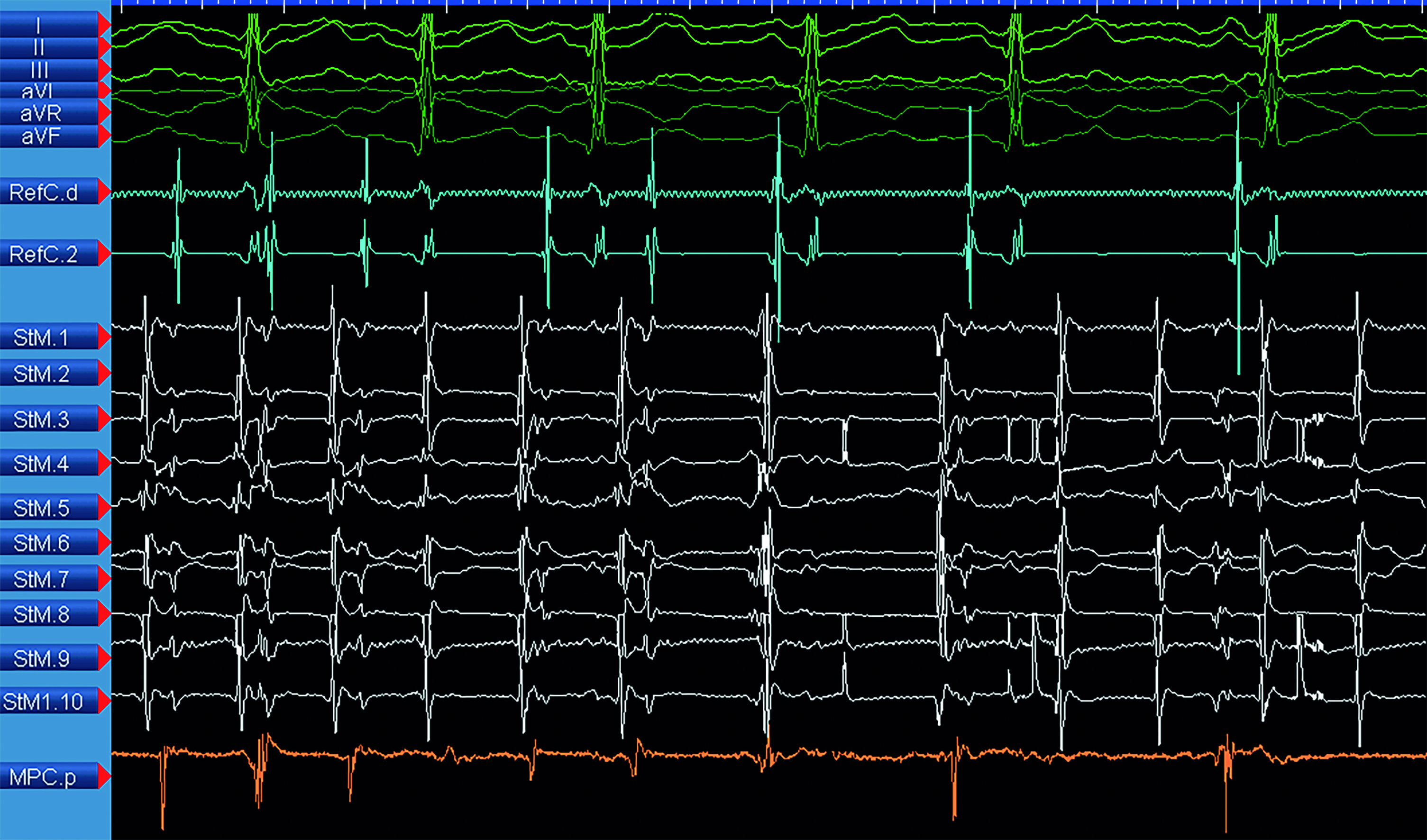

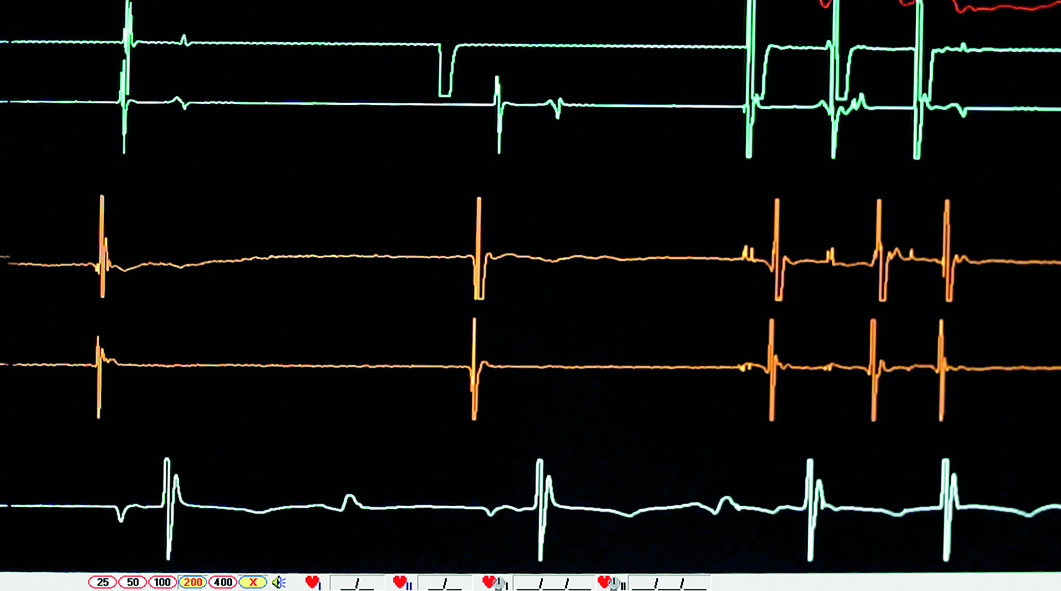

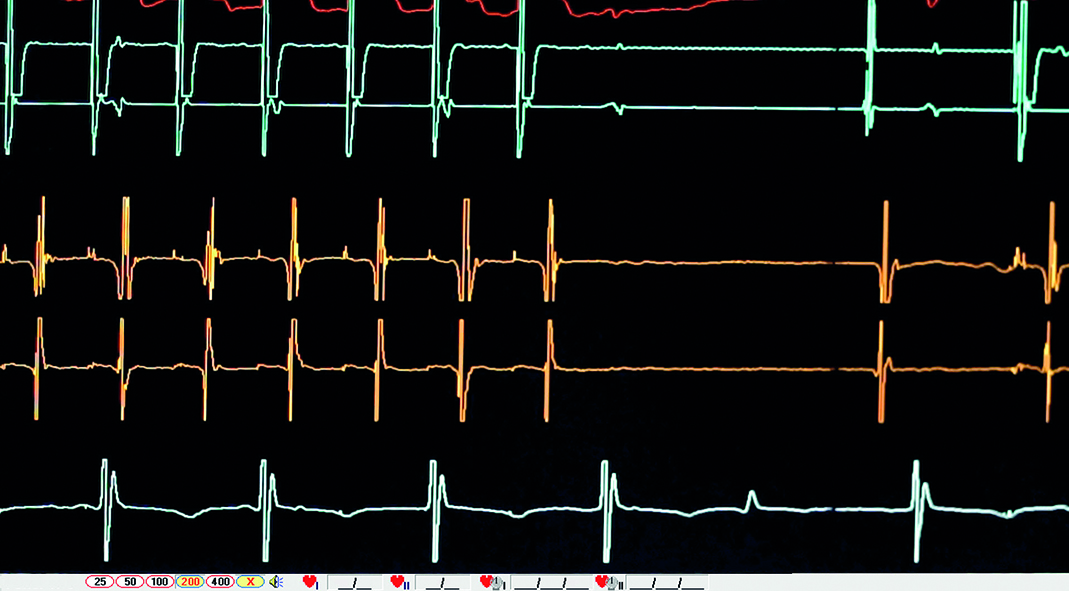

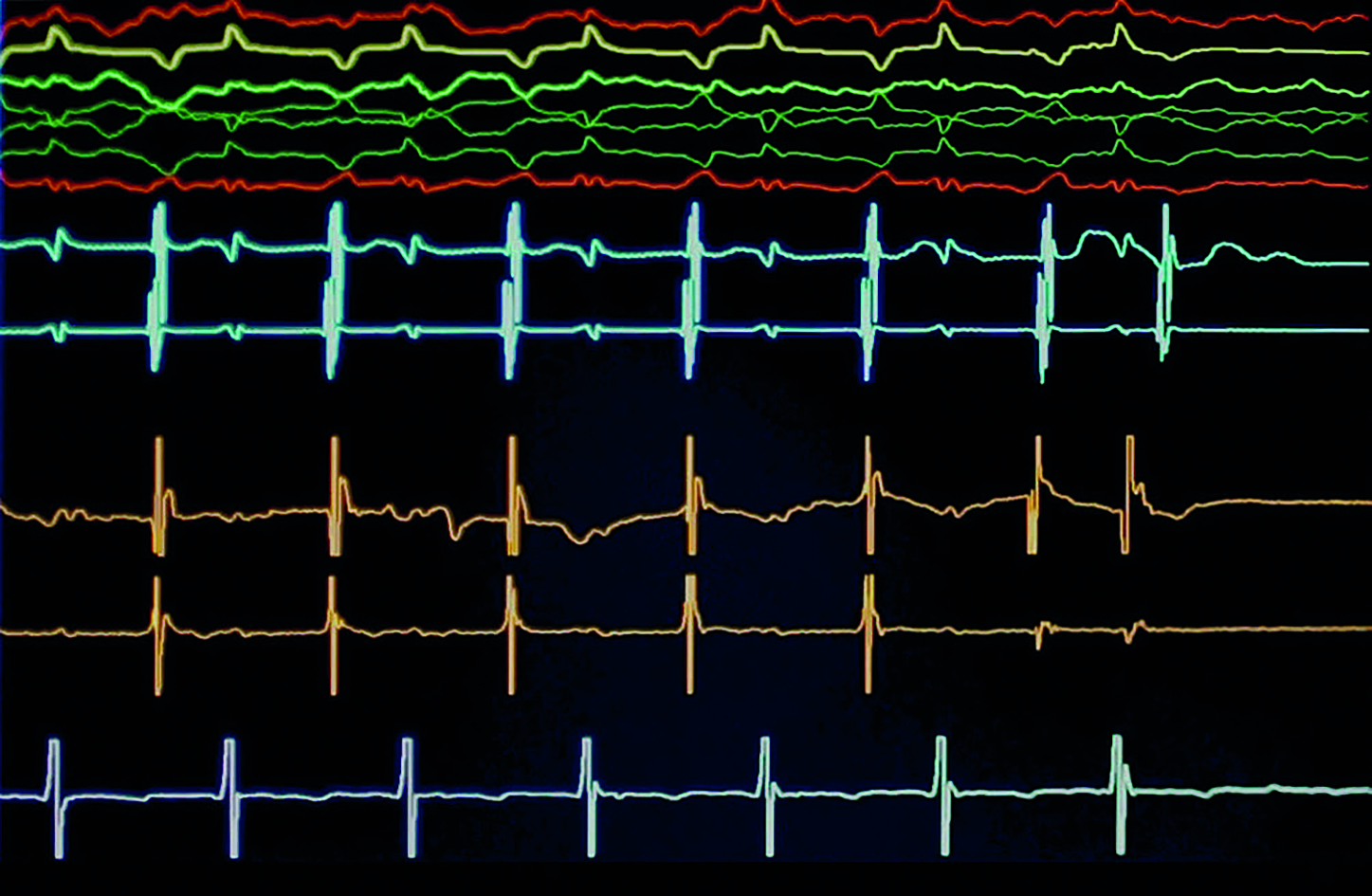

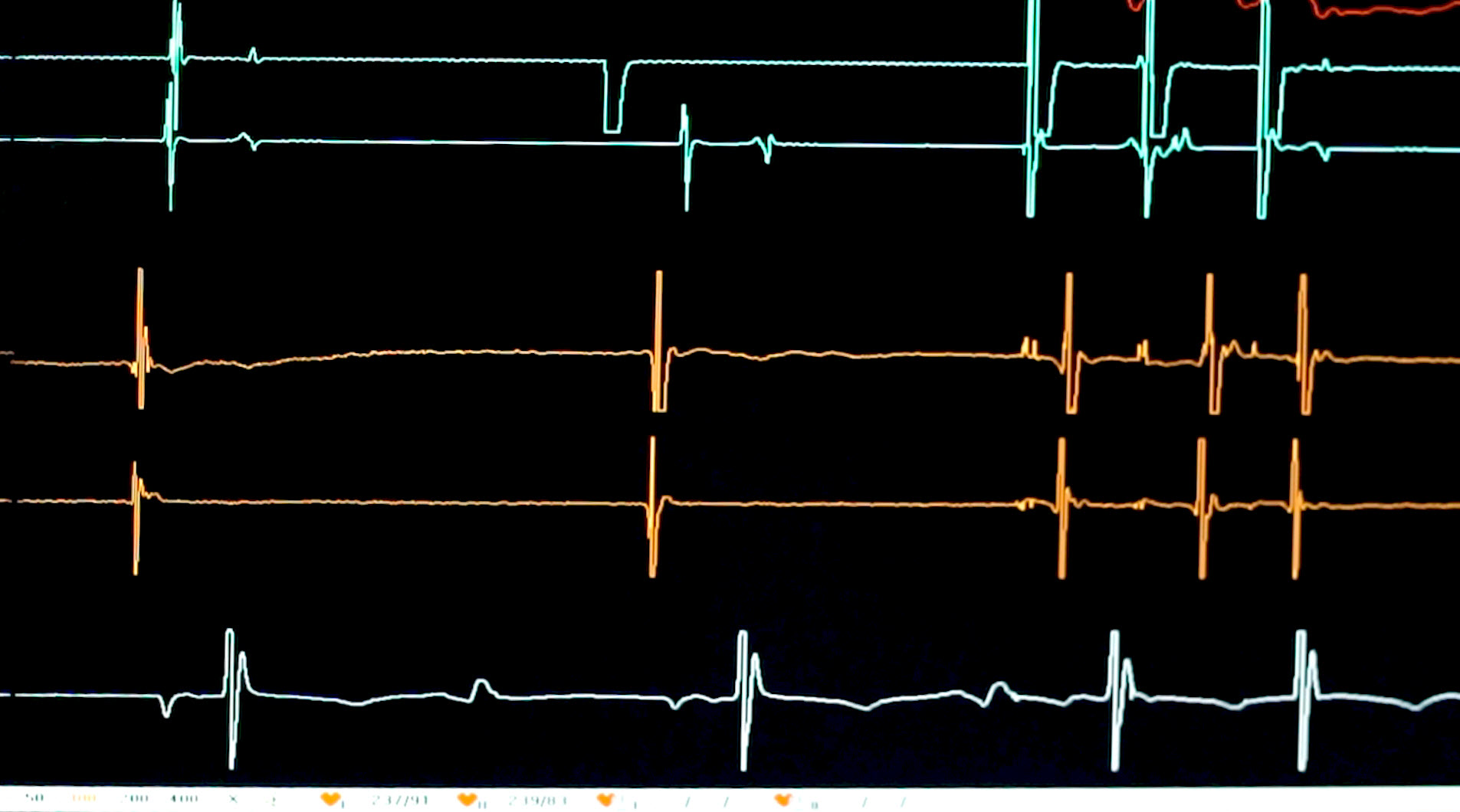

1. Показ на дисплеях статического и динамического изображения ЭКГ и ЭГ сигналов на скоростях развертки 25, 50, 100, 400 мм/сек с разными масштабами по амплитуде и наблюдение за R-R интервалами, кроме того, до 45 каналов для анализирования биоэлектрических потенциалов сердца.
2. Замеры временных показателей ЭКГ и ЭГ и показ их на дисплее.
3. Управление работой электростимулятора и деструктора. Интерфейс пользователя дает возможность получения требуемых данных и выполнения конфигурирования комплекса, при этом исследование не прерывается. Регистрация всех показателей и событий (аблации, стимуляции, установки маркеров и т.п.) происходит автоматически, далее осуществляется показ на дисплее.
4. Запись, хранение данных о ходе исследования и операции, вывод данных на печать, что включает в себя такие операции:

• Сохранение действий (выполненных в ходе исследования) с опцией анализа события.
• Работа с БД пациентов – поиск, выделение, удаление, копирование записей.
• Управление процессом печати ЭКГ, результатов измерения и анализа данных.

Программируемый электрокардиостимулятор выполняет эндокардиальную стимуляцию сердца с показом параметров стимуляции:

• Постоянная асинхронная эндокардиальная стимуляция (ЭКС) с частотой от 40 до 3000 имп/мин.
• R-запрещающая стимуляция.
• Учащающая ЭКС (до 3000 имп/мин).
• Урежающая ЭКС.
• Программируемая ЭКС на базовом ритме (1-3 экстрастимула с задержкой от 0 до 999 мс).
• Программируемая ЭКС на спонтанном ритме (1-3 экстрастимула с задержкой от 0 до 999 мс).
• Опция создания 4-х виртуальных стимуляторов. Для каждого стимулятора происходит сохранение режима, параметров стимуляции и контактов электрода, к которым они подключены. В ходе процедуры можно быстро переключиться на другой стимулятор.
• Есть опция подключения к кардиоблоку внешнего стимулятора.

Деструктор для РЧ-аблации представляет собой радиочастотный деструктор для РЧ-аблации. Может применяться вместе с большинством моделей электродов с термистром и с термопарой, разных брендов. Дает возможность с помощью воздействия РЧ-энергии на миокард сердца делать блокировку дополнительных путей проведения:

• Все показатели радиочастотного воздействия показываются на дисплее, происходит их сохранение в файл.
• Поддержание заданной температуры активного электрода в автоматическом режиме.
• Поддержание заданной мощности на выходе в автоматическом режиме.
• Управление выходной мощностью вручную.
• Частота синусоидального напряжения на выходе 440 кГц.
• Номинальная выходная мощность в диапазоне активных нагрузок от 70 до 130 Ом.
• Выходная мощность может плавно регулироваться в диапазоне от 0 до 100 Вт.
