Инструкция по работе с отоскопом/осветителем горла

Инструкция по работе с отоскопом/осветителем горла Welch Allyn Inc., (США), уходу, замене ламп, очистке

Отоскоп/осветитель горла Welch Allyn Inc., (США) – удобный в эксплуатации прибор, сочетающий функционал отоскопа и осветителя горла. Отоскоп/осветитель горла совместим с любыми источниками питания 3,5 В, от Welch Allyn Inc., (США).

Чтобы подготовить устройство к использованию следует присоединить источник питания. Для этого необходимо совместить выемки в основании аппарата с соответствующими выступами на источнике питания и нажать вниз, после чего повернуть устройство на 90°. Чтобы отсоединить источник питания потребуется провести все вышеописанные операции в обратном порядке.

Будьте внимательны. Следует избегать прямого контакта с кожей при включенном освещении, поскольку это может вызвать ожоги.

Для использования отоскопа в качестве осветителя горла нужно отвернуть против часовой стрелки секцию отоскопа. Выполняя эту операцию, удерживайте источник питания с осветительной секцией в одной руке. После этого осветитель горла готов к работе.

Чтобы вернуть отоскоп в первоначальное положение, осторожно вращая секцию, нажмите до момента фиксации в первоначальном положении. После этого вы можете снова использовать отоскоп.

Замена ламп у отоскопов Welch Allyn Inc., (США)

Предостережение. Для обеспечения максимальной эффективности, в галогеновых лампах газ находится под давлением. Избегайте ошибочных действий при замене, чтобы не повредить лампу. Поверхность защитите от стирания и царапин. Если берете ее в руки – используйте специальные защитные очки. Прежде, чем начать процедуру замены лампы – убедитесь в том, что питание отключено. Помните, что лампа может быть горячей. Перед заменой дайте ей несколько минут, чтобы остыть. Обращайтесь с лампой максимально аккуратно.

Номер лампы в каталоге Номер отоскопа в каталоге
00200 20100
03100 20200*
00200 21600
03100 21700*
03400 24030*
03400 24031*
03100 25020*
03100 20000*
03100 20202*
*отоскопы, снабженные волоконной оптикой

Замена ламп в обычных отоскопах

Процедура одинакова для устройств № 20100 и № 21600. Вращая лампу против часовой стрелки, выверните ее. Рефлектор и крышку в устройстве № 20100 предварительно снять. Вверните новую лампу. Вращение выполняйте по часовой стрелке. Постарайтесь не касаться стеклянной поверхности пальцами. В том случае, если стеклянная поверхность загрязнена – осторожно удалите грязь мягкой тканью. После этого наденьте на лампу экран (для устройства № 20100).

Замена ламп в отоскопах с волоконной оптикой

Процедура замены одинакова для всех представленных в таблице отоскопов с волоконной оптикой. Отсоедините источник питания прибора. Используя пинцет или другой подходящий инструмент, выньте лампу. Новую лампу вставьте, не касаясь стеклянной поверхности. Нажмите на цоколь, чтобы лампа максимально далеко вошла в отоскоп. В том случае, если на поверхности лампы есть загрязнения, протрите ее мягкой тканью. Обратите внимание на то, что контакт в основании лампы должен располагаться немного ниже, чем металлическое основание. Снова присоедините источник питания.

Изделия соответствуют требованиям:

  • ГОСТ Р 50444-92

  • ГОСТ Р 50267.0-92 (МЭК 601-1-88)

  • ГОСТ Р 50267.0.2-95 (МЭК 601-1-2-93)

  • ГОСТ Р ИСО 10993 (Ч.1, Ч.10, Ч.12)

Замена ламп у офтальмоскопов Welch Allyn Inc., (США)

Предостережение. Отверните офтальмоскоп от лица пациента, чтобы предотвратить контакт с выключателем или пальцем перед включением фильтров «без красного» и поляризационного.

Рекомендации по очистке офтальмоскопа: ремонт и очистка устройства должны выполняться только на заводе. Это позволит сохранить все эксплуатационные качества прибора, включая световой выход. Воду, спирт, химические растворы для очистки линз применять строго запрещается. Исключение составляет процедура замены лампы, которую можно выполнить самостоятельно.

Номер лампы в каталоге Номер офтальмоскопа в каталоге

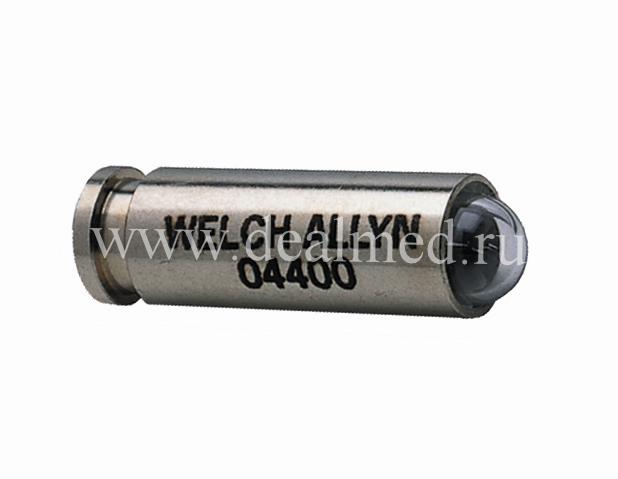

04400 11470
04400 11475
03000 11710
03000 11710
04900 11720
04900 11730

Замена ламп в отоскопах № 11710, № 11475, № 11470

Возьмите лампу за фланец и извлеките ее. Для этого можно использовать пинцет или другой подходящий инструмент. Замените лампу, не прикасаясь к стеклянной поверхности. Вставьте ее в основание прибора так, чтобы паз на офтальмоскопе совпал с выступом на лампе. После выполнения замены оцените большое пятно света. Если оно не появилось – поверните лампу так, чтобы паз и выступ совпали. В случае загрязнения протрите лампу мягкой тканью.

Замена ламп в отоскопах № 11730, № 11720

Чтобы извлечь лампу, возьмите ее за фланец, используя пинцет. Можно применять и другие подходящие инструменты для выполнения этой операции. Если с поверхности лампы необходимо удалить загрязнения – осторожно протрите ее мягкой тканью. Вставьте новую лампу в основание офтальмоскопа таким образом, чтобы паз на устройстве точно совпал с выступом на лампе.

Изделия соответствуют требованиям:

  • ГОСТ Р 50444-92

  • ГОСТ Р 50267.0-92 (МЭК 601-1-88)

  • ГОСТ Р 50267.0.2-95 (МЭК 601-1-2-93)


 Офтальмоскопы Welch Allyn (США)

Изготовитель: Welch Allyn Inc., (США)

4341 State Street Road, Skaneateles Falls, NY 13153-0220, USA
